加湿器选型
已知条件
1、 风量：Q(m3/h)；
2、加湿器入口空气湿度：焓湿图上任意两个参数（DB、WB、RH、X等）；
3、必要加湿量：E（kg/h）；
4、表冷器有效尺寸：宽×高
步骤1：计算所需绝对湿度差△X
△X=70÷（1.2×Q）
△X:X2-X1需要绝对湿度差（kg/kg•干）
E:必要加湿量（kg/h）
Q:风量（m3/h）
步骤2：计算所需饱和效率（使用焓湿图）
ηR=△X/△Xmax
ηR：必要饱和效率
△Xmax：△Xmax-X1饱和绝对湿度差（kg/kg•干）
步骤3：选择对应饱和效率
选择η＜ηR的加湿器填料型号
1、40%≤ηR＜60%的场合-选择100厚填料。
2、60%≤ηR＜75%的场合-选择150厚填料。
3、75%≤ηR＜85%的场合-选择200厚填料。
X1:加湿器入口绝对湿度（kg/kg•干）
X2:加湿器出口绝对湿度（kg/kg•干）
Xmax:加湿器饱和绝对湿度（kg/kg•干）
η:饱和效率
η=（X2-X1）÷（Xmax-X1）
步骤4:计算迎面风速
根据加湿器通风有效面积选择符合条件的机型并计算迎面风速
V=QH÷（A×3600）
V：迎面风速（m/s）
A：加湿器有效面积
通常选择符合表冷器有效尺寸的型号。另外，迎面风速要考虑安全系数，在V=1.5-3.6m/s范围内选择。
步骤5：
根据加湿性能表计算：压力损失△P，饱和效率η。
步骤6：计算加湿器出口绝对湿度X2
X2=X1+η（Xmax-X1）
步骤7：计算加湿量
E=QH×1.2（X2-X1）
E：加湿量（kg/h）
QH：加湿风量（m3/h）
步骤8：确定加湿器型号
核对计算结果是否满足要求条件，确定加湿器型号、规格。
注意事项
● 选择加湿器时请按以上方法计算，选择适当型号，注意不要使加湿能力太大。
● 由于是蒸发式加湿器，选择时注意必须计算需要的加湿风量。
● 加湿能力会因空气入口温湿度而大幅度变化，所以请把加湿器使用条件标在焓湿图上来选择。
● 加湿器模块在宽度方向是以150mm（W）为进级间隔，可以由300mm、450mm、600mm任意组合，请按含在表冷器有效宽度尺寸内的型号选择。
● 加湿器模块的高度是以150mm（H）为进级间隔,整体制造时限高2100mm（H）。
● 特殊尺寸的加湿器，请与本公司联系。
加湿器选型举例
已知条件
例：某一新风空调机组风量Q=13500m3/h,加湿器入口空气湿度为DB=41.5℃，WB=17.0℃，加湿器入口绝对湿度：RH=0.002kg/kg•干，必要加湿量：E=70kg/h，表冷器有效尺寸：1700mm(W)×1070mm（H）试选择直供水湿膜加湿器型号。
步骤1：计算所需绝对湿度差△X
△X=70÷（1.2×Q）=70÷（1.2×13500）=0.00432 kg/kg•干
E=70kg/h
Q=13500m3/h
步骤2：计算所需饱和效率（使用焓湿图）

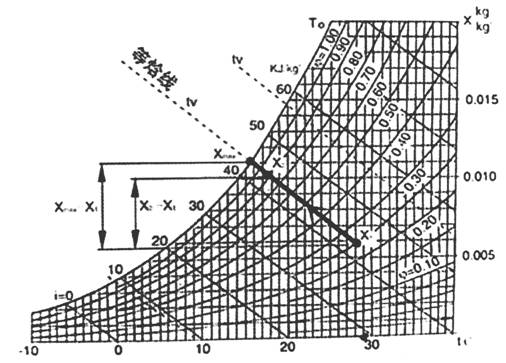

查焓湿图得知
Xmax=0.0122、X1=0.002
ηR=0.00432/（0.0122-0.002）
ηR=0.42（42%）
步骤3：选择对应饱和效率
根据前面计算得到ηR=42%符合40%≤ηR＜60%的场合-选择100厚填料，选定100型加湿器
步骤4:计算迎面风速
根据加湿器通风有效面积选择符合条件的机型并计算迎面风速，根据加湿器有效面积初选为GSTSMC-100-160-100型，有效面积A=1.4976m2。
V=13500÷（1.4976×3600）=2.5＜3.6m/s
步骤5：

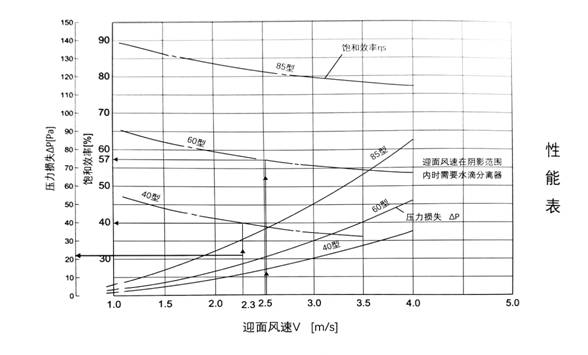

根据加湿性能表计算：压力损失△P，饱和效率η（参照上图中的黑线）。
△P=24Pa（2.4mmAq），η=57%ηR。
步骤6：计算加湿器出口绝对湿度X2
X2=0.002+0.57（0.0122-0.002）=0.00781 kg/kg•干
步骤7：计算加湿量
E=13500×1.2（0.00781-0.002）=94＞70kg/h
QH：13500m3/h X1=0.002
步骤8：确定加湿器型号
满足要求条件，确定加湿器型号为GSTSMC-100-160-100-Z型。
控制形式
这里介绍的全部是循环供水形式的控制方法，对于直接供水系统，用电磁阀替换循环水泵即可。
开关控制

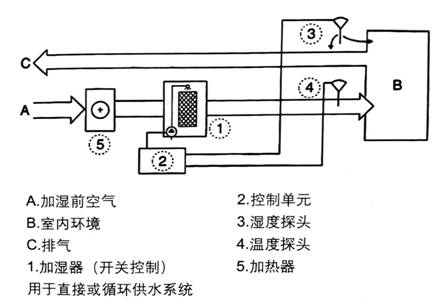

根据加湿要求，由于湿度控制探头控制水泵的开与关。温度控制探头控制加热器，无论加湿器是否工作，使送风温度保持在设定值。
旁路控制

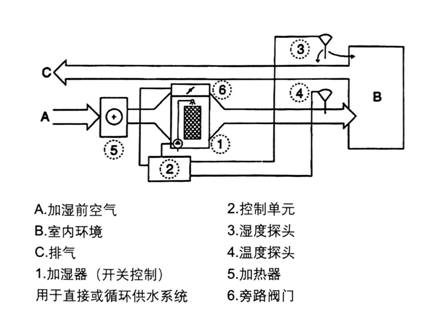

当需要加湿时，水泵开始工作。湿度探头通过旁路阀门的开度来控制相对湿度。温度控制探头控制加热器，无论旁路阀门开度大小，使送风温度保持在设定值。
快速选型表（全新风）
|
